9.9.8 Technischer Aufbau der Tropfbewässerungsanlage
         auf dem Balkon Frenz
Auf dem Balkon Frenz wird ein Versuch zum Einfluß der Saugspannung bei Kartoffeln durchgeführt. Der wird automatisch mit KliWaDu gesteuert.

Die Hardware von KliWaDu entwickelte die Firma Positronik, die Steuer-Software stammt aus dem Institut für Gemüsebau an der Fachhochschule Weihenstephan und ist das Ergebnis einer vieljährigen Arbeit von Prof. Dr. F.-W. Frenz, Dr. M. Beck  und vielen Diplomanden. Die Promotion von Dr. Beck befaßte sich mit Steuerungsfragen zur Bewässerung, speziell mit KliWaDu und kann hier eingesehen werden.

Zur Steuerung werden Blumat-Digital-Fühler mit verstellbaren Beck Vakuumsprungschaltern eingesetzt. Die Spezialteile für das Verbinden der Vakuumsprungschalter mit  dem  PE-Verbindungsschlauch drehte die Entleutner GmbH. Die Schlauchschellen lieferte die Firma UNEX-Metall. Das Abdichten erfolgt mit O-Ringen.  Magnetventile der Firma Müller schalten die Wasserzufuhr.

Der technische Aufbau wird in den Bildern 1 bis 7 gezeigt. Der Versuch zur Untersuchung des Einflusses der Saugspannung auf den Ertrag von Kartoffeln ist ebenfalls auf der Website www.dripirrigation.de dargestellt.

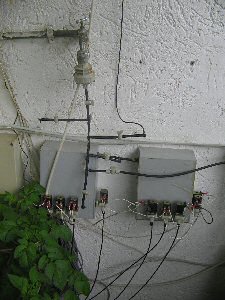

Sschwimmerkasten Bako Abb. 1 Wasservorratsbehälter mit Müller Magnetventilen. Die laufende Befüllung des Wasservorratsbehälters erfolgt  über Schwimmerschalter nach Druckreduzierung mit Blumat-Druckminderer

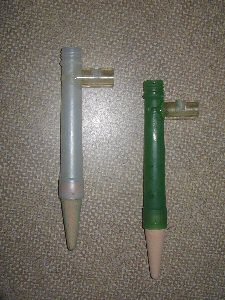

Geklebte Anschlussstutzen Abb. 2  Lange Blumatkerzen mit Aufgeklebten Anschlüssen für Beck-Vakuumschlater (links ) und Anschluß für Unold-Druckaufnehmer ( nach oben gereichtet - hier verschlossen mit Gummi - Stopfen )

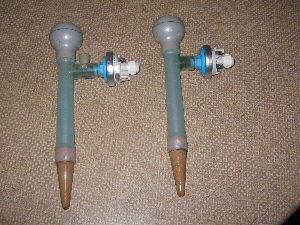

Anschlussstutzen mit Schalter Abb. 3 Blumat-Digital mit verstellbaren  Beck-Vakuumsprungschaltern ( am linken Fühler ist zusätzlich ein Analoger-Druckaufnehmer der Firma Unold aufsteckbar )

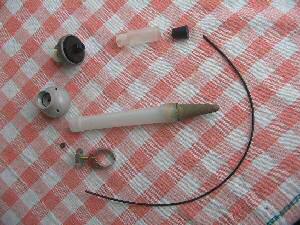

Berschrauung mti Einezlteilen Abb. 4 Einzelteile für den Anschluß eines verschraubaren Anschluß für den verstellbaren Beck-Druckschalter
1 Fühler Blumat-Digital und Kopf
2 Verstellbarer Beck-Vakuumsprungschalter
3 Plexiglasstück für Einschraubung Schalter
4 Gummistopfen für Verbindung des Systems
5 Volmatic Tropfschlauch 1 mm Innendurchm
6 Unex Klemmschelle
7 O-Ring zur Abdichtung zwischen Rohr und Volmatic-Schlauch

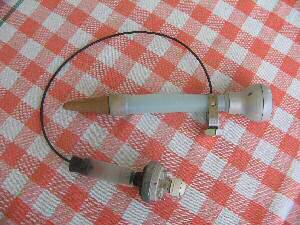

Verschraubung fertig Abb. 5 Fertig verschraubter Blumat-Digital mit justierbarem Beck-Vakuumsprungschalter

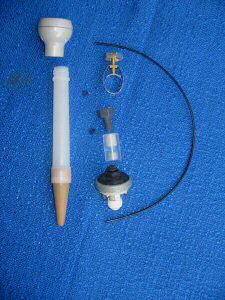

Einzelteile Entl Abb. 6 Einzelteile für den Anschluß eines verschraubaren Anschluß für den verstellbaren Beck-Druckschalter und gedrehter Spezialverschraubung
1 Fühler Blumat-Digital und Messkopf
2 Unex Klemmschelle
3 Spezialverschraubung für Einschraubung
     Sprungschalter
4 Volmatic Tropfschlauch 1 mm Innendurchm
5 Vellbarer Beck-Vakuumsprungschalter
6 2 O-Ringe zur Abdichtung zwischen Rohr
   und Volmatic-Schlauch sowie in                      Spezialverschraubung

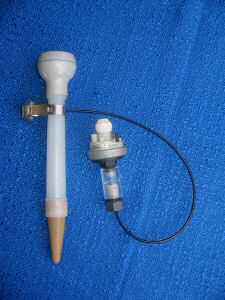

Fertig mit Entl Abb. 7 Fertig verschraubter Blumat-Digital mit justierbarem Beck-Vakuumsprungschalter in Spezialverschraubung

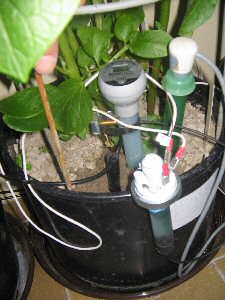

Besckschalter am Topf Abb. 8 Obiger Fühler eingesetzt im Topf bei Kartoffeln ( Das Plexiglasrohr, in das der Schalter eingeschraubt ist, läßt eine sichere Kontrolle zu ob der Fühler ausreichend mit Wasser befüllt ist )

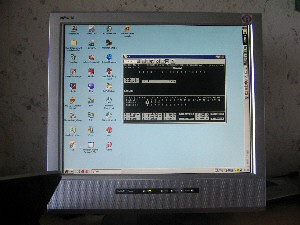

KWD-Bildschirm Abb. 9 KliWaDu - Steuerung - Bildschirmanzeige

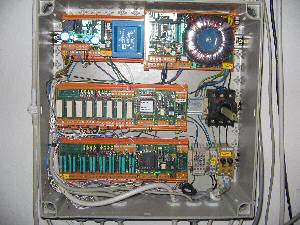

KliWaDu Abb. 10 KliWaDu  - Schaltgerät der Firma Positronik
98TeBakoFebaTen, Bilder Frenz, Web 2006 08 02
