9.9.30  Einfluss der Saugspannung auf die Entwicklung                   von Bryophyllum und gleichzeitig Prüfung                            verstellbarer, digitaler Tensioschalter
               auf einer Fensterbank im Büro Frenz
Anklicken des farbig hinterlegten Textes bringt Sie zur entsprechenden Website, anklicken der Bilder vergrößert diese.  Details dazu in Abb. 01 bis Abb. 09 .
Es soll in einem länger laufenden Demonstration untersucht werden, wie sich eine kontinuierliche Versorgung der Pflanzen bei unterschiedlichen Saugspannungen zwischen 100 und 500 hPa - bei  Bryophyllum - auf Wasserverbrauch, Wachstum und Entwicklung der Pflanzen auswirkt.
Fensterbank Fühler  Brionia

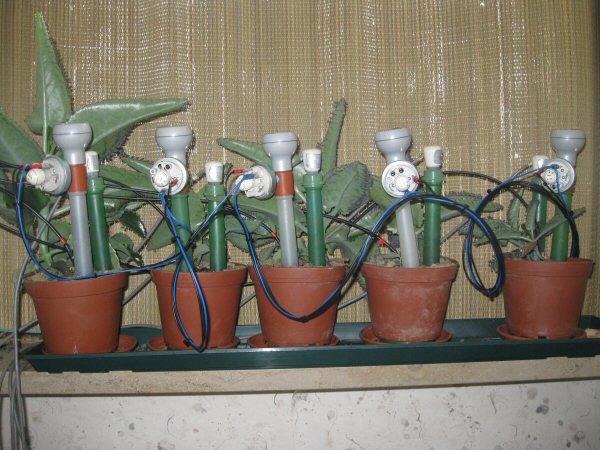

A 01  Überblick über einen  Versuch vom Hebst 2009

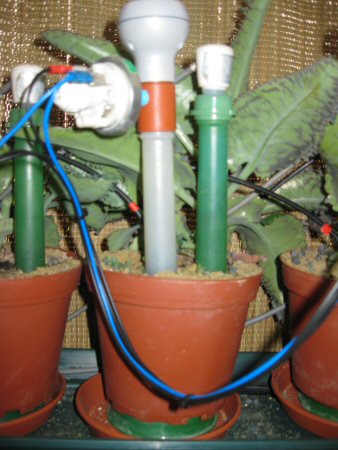

( von Ende Oktober 2009 bis August 2010 )		 A 02  Ansicht einer Pflanze (Mitte Adapter der Firma  Hock Sachsen  und einem verstellbaren Digital - Vakuumsprungschalter der Firma Beck Leinfelden ) (rechts Analoger Druckaufnehmer der Firma UMS  ) A 03 Anzucht von jungen Bryophyllum-Pflanzen in Mosi für die Kultur im Winterhalbjahr
Das Gießen erfolgt automatisch mit dem KliWaDu-System , weiterentwickelt von Michael Beck von der Forschungsanstalt Gartenbau, Weihenstephan. Es wird Wasser gegeben bei Saugspannungen von 100, 200, 300, 400 und 500 hPa wobei Wassermengen von  20, 30, 40, 50 und 60 ml / Gabe nach Anforderung gegeben werden
Die Pflanzen stehen in Sand in 12 cm Töpfen. Gegossen wird mit abgekochtem Feisinger Leitungwasser aufgedüngt mit 1 g / Ferty2.
Gesteuert wird entweder mit analogen Druckaufnehmern der Firma UMS ( Unold )  München oder wahlweise über digitale Druckaufnehmer der Firma Beck in Leinfelden  Die Hardware des KliWaDu-Systems wurde von der Firma Positronik in Seisdorf bei Au entwickelt und gebaut. Die Wassergaben werden über Vollschluss-Magnetventile der Firma Müller Düsseldorf gesteuert.
Voerratsbehälter Fühler Fühler Teile

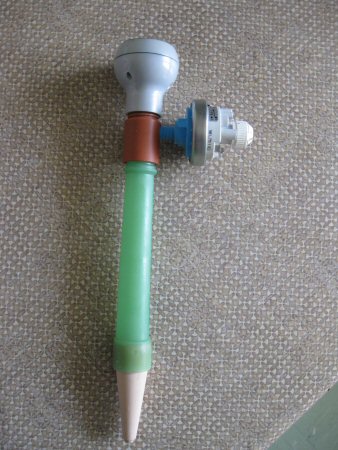

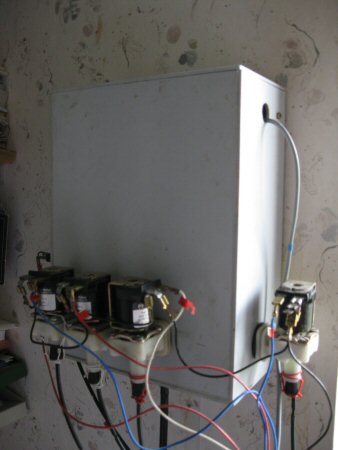

A 04 Wasservorratsgefäß mit  24 V ~  Vollschluss- Magnetventilen der  Firma Müller  A 05  Blumat Digital Fühler mit Adapter und verstellbarem

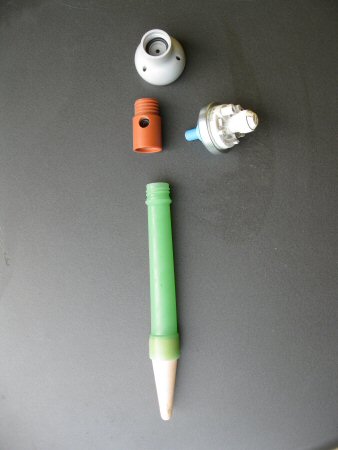

Vakuumsprungschalter 		 A 06  Die Einzelteile des Fühlers
oben der Meßkopf des Blumat Digital,
 links braun der Adapter der Firma Hock Sachsen, rechts der Digitale Vakuumsprungschalter der Firma Beck
unten eine lange Blumat Meßzelle
Die Auswirkung der Wasserversorgung entsprechend der Saugspannung bei der gegossen wird  kann aus Abb. 1 ersehen werden. In Abb. 8 und Abb. 9 werden Details zur Feuchtemessung gezeigt.
Schreinzer Neu Gießhäufigkeit Verlauf

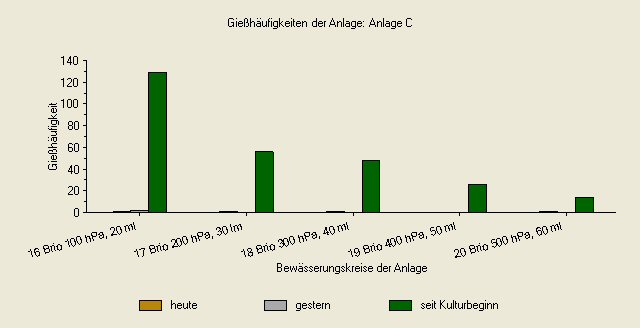

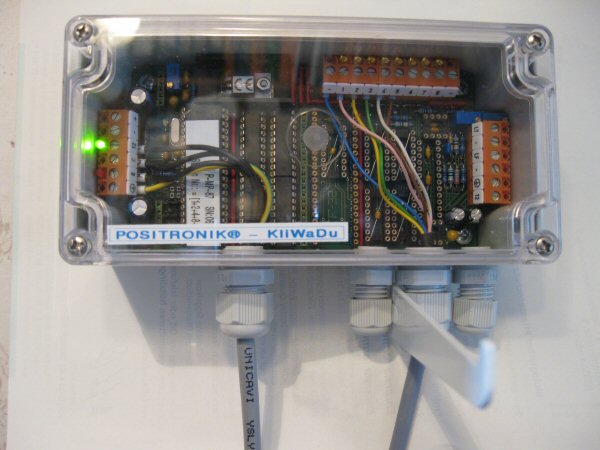

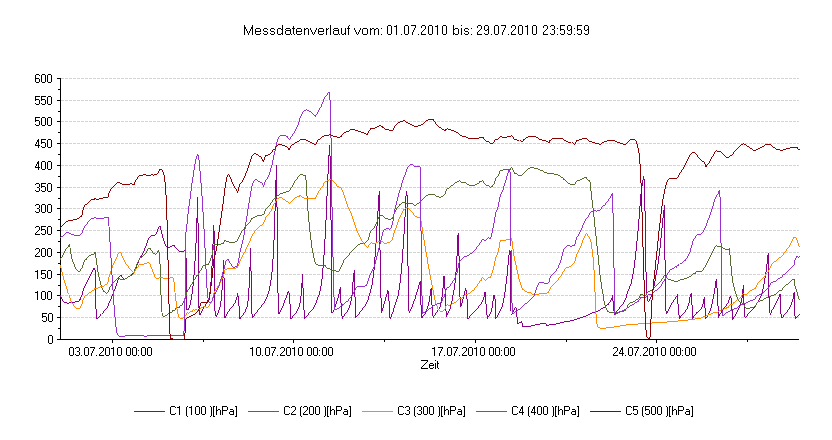

A 07  Entwicklung  : eine neue digitale Inputkarte mit 8 Eingängen  A 08  Gießhäufigkeit A 09  Saugspannungsverlauf   ( hPa )
9930Brio_TS , Bilder Fz , Web 2010 08 06
