9.9.19  Chlorophytum comosum Fensterbank im
            Büro Frenz  -  Winter 2007 - 2008
Im Winter werden mit KliWaDu-Win auf der Fensterbank im Büro Frenz der Einfluß der Saugspannung  auf den Wasserverbrauch und die Entwicklung der Pflanzen getestet. Der Blumat-Digital Feuchtefühler der Firma Weninger bildet dabei die Grundlage zum Messen der Bodenfeuchte. Daneben werden gleichzeitig die auf das Setzen der Federn in den verschiedenen Bereichen ( - 50 bis - 700 hPa ) jetzt im 2. Jahr getestet. Weitere Einzelheiten werden im Versuchsplan mitgeteilt.
Gießhäufigkeit und Wasserverbrauch werden 14 tägig wie auch die Entwicklung der Pflanzen fortgeschrieben.
Die Software wie Hardware von KliWaDu-Win werden hier aufgezeigt. Die technisch Entwicklung der Sensoren wird hier beschrieben. Neu ist der Adapter der durch die Vermittlung von Herrn Knobloch - siehe Bildergalerie Florfliegen -  über Herrn Rauschenberger von der Firma Hock Sachsen die ersten 2 Prototypen fertigte.
Der Adapter wurde sehr kurzfristig von Herrn Knobloch verkleinert - abgedreht - Siehe Abb. 15
Die Bilder werden durch anklicken vergrössert. Über die blauen Links gelangt man zu den entsprechenden Seiten.
Vermehrung August 2007 Entwicklung im September 2007 Start am 20 Oktober 2007

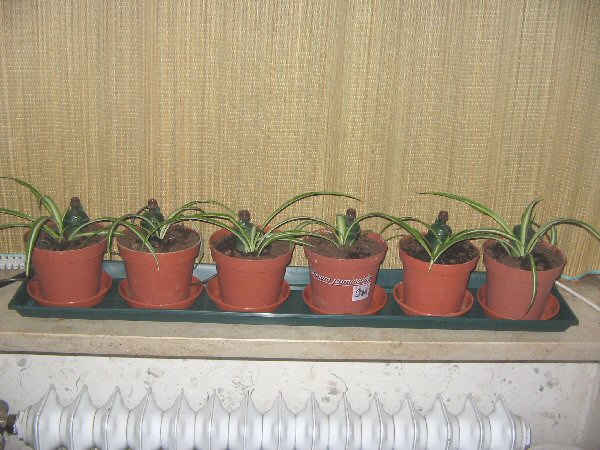

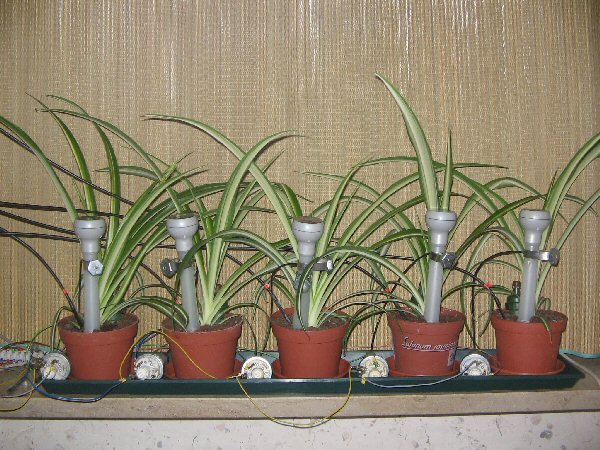

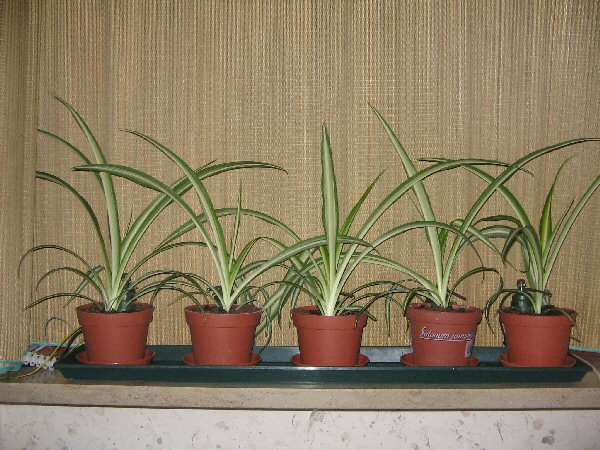

A 1  Die Grünlilien wurden im August  vermehrt und bis Mitte Oktober über Blumatkerzen automatisch gegossen. A 2  Die fünf gleichmäßigsten Pflanzen wurden für den Versuch ausgewählt. Im Hintergrund sind noch die Blumatkerzen zu erkennen. A 3 Der Versuch wurde am 20. Oktober 2007 mit KliWaDu-Win automatisiert.
Stand 2007 11 19 Stand 2007 12 21
Stand 2007 01 23

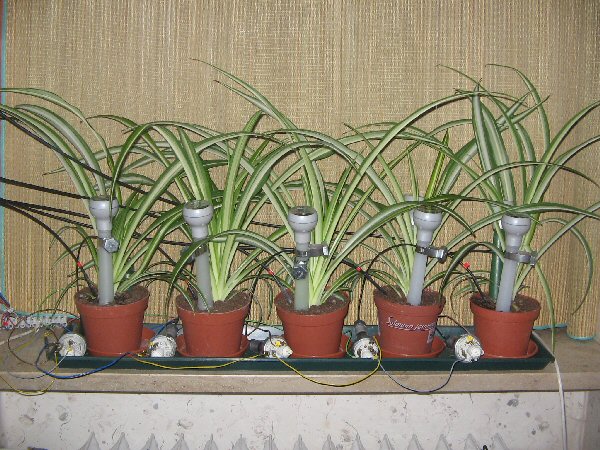

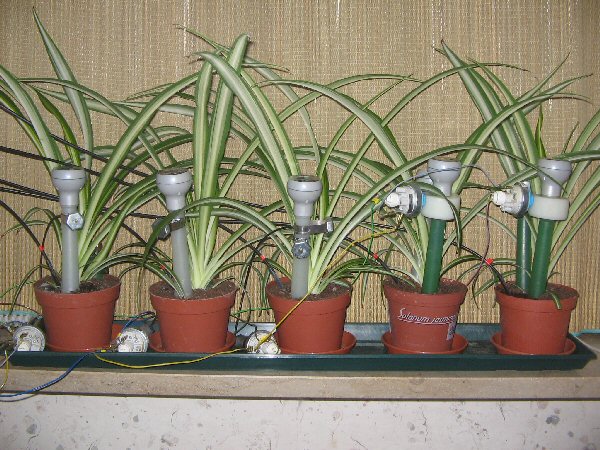

A 4 Der Versuch: Stand 19.November 2007 A 5 Der Versuch:  Stand 21.Dezember 2007

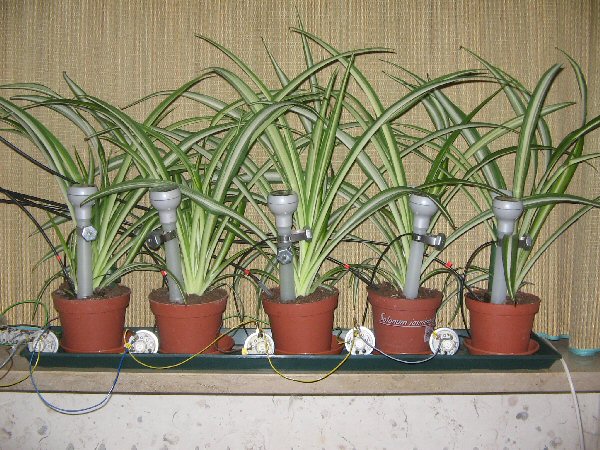

A 6 Der Versuch: Stand 23. Januar 2008
Stand 2008 03 23

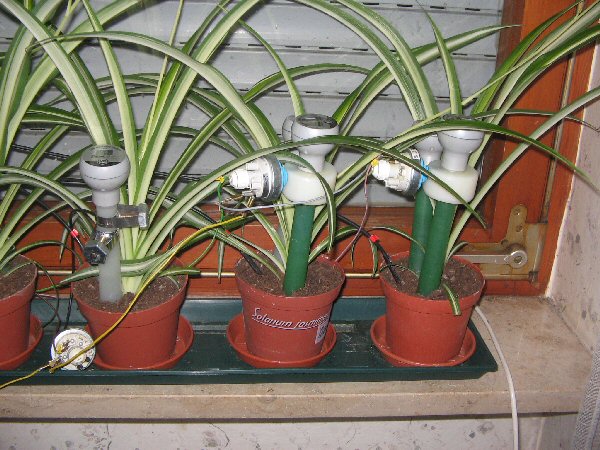

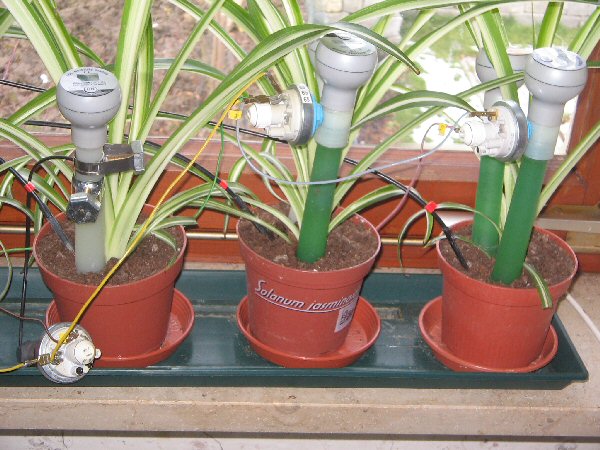

Neuer Verkleinerter Adapter im Einsatz

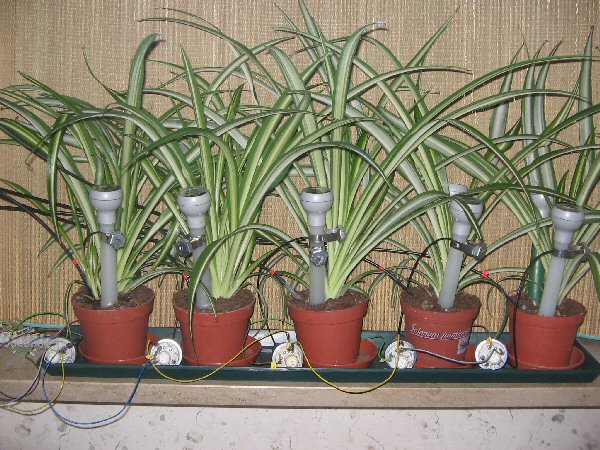

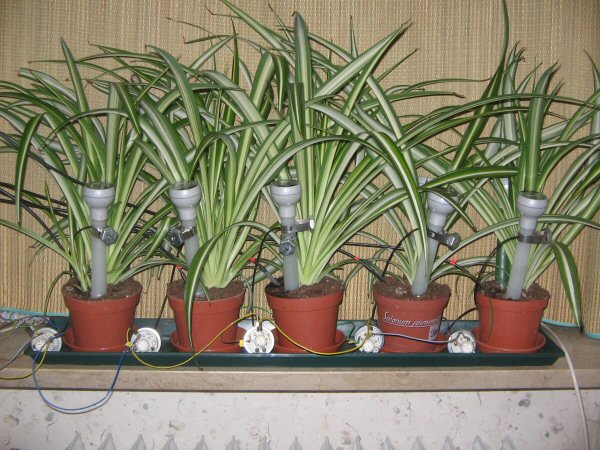

A 7 Der Versuch: Stand 20. Februar 2008A 8  Der Versuch:  Stand 23. März 2008A 9  Der verkleinerte Adgapter im Einsatz - vergleiche A 9
Einzelteile Fertig eingebaut Anzeige Blumat

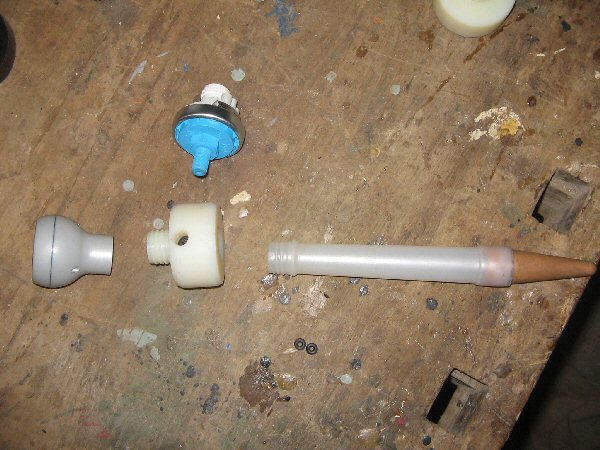

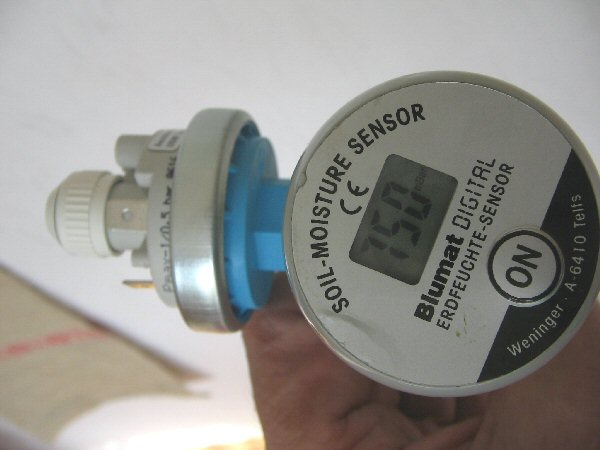

A 10 Einzelteile Blumat-Digital, Beck-Vakuumssprungschalter und der Adapter von Hock A 11 Der Testfühler zusammengebaut mit großem Adapter A 12   Der Testfühler erreicht den Maximalwert des Blumat-Digital mit -750 hPa
EinzelteileAussaugenNeuer Adapter

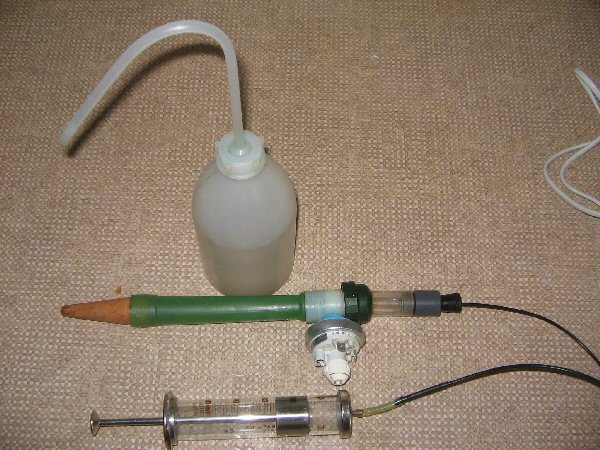

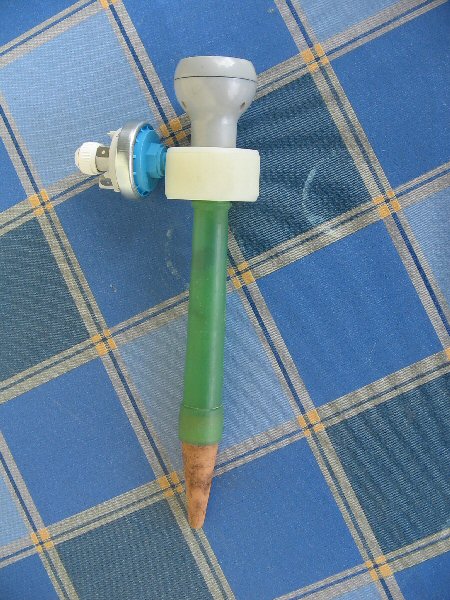

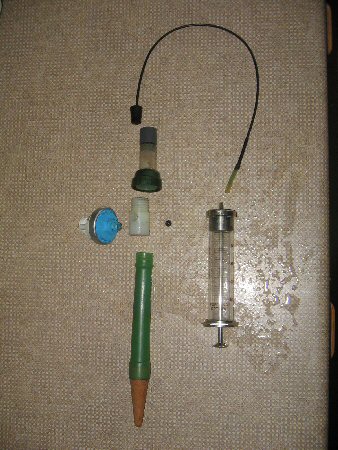

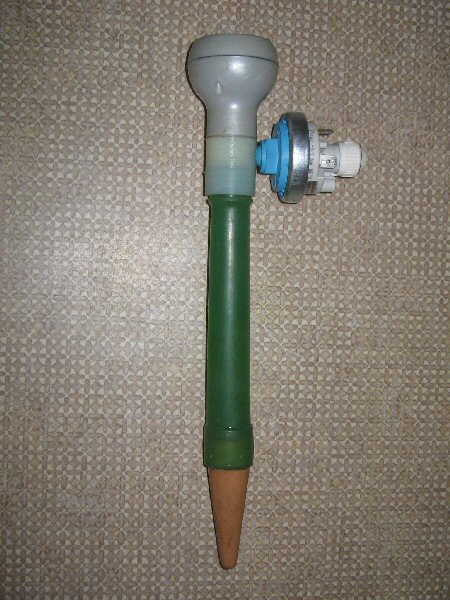

A 13  Die Einzelteile mit dem verkleinerten Adapter - Vergleiche A 7A 14  Der Sprungschalter muss mit Wasser gefüllt werden - daher Wasserflasche, ein Spezialadapter zum Aufnehmen des Gummistopfens mit der SpritzeA 15  Der fertig montierte neue verkleinerte Adapter mit Wasser gefüllten Fühler
Giessmenge Giesshäufigkeit

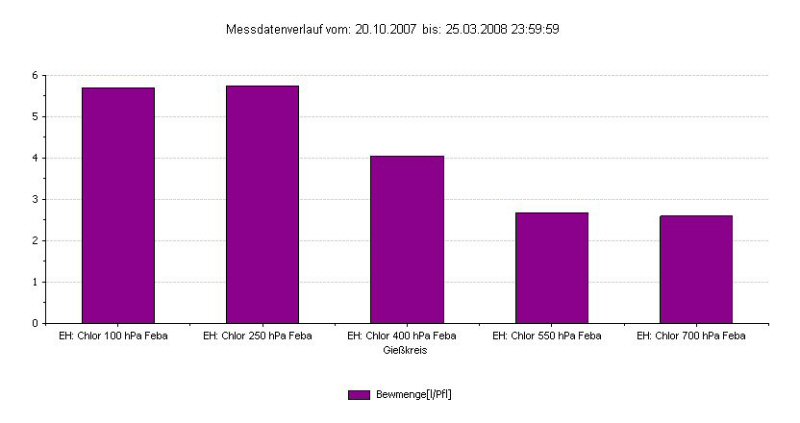

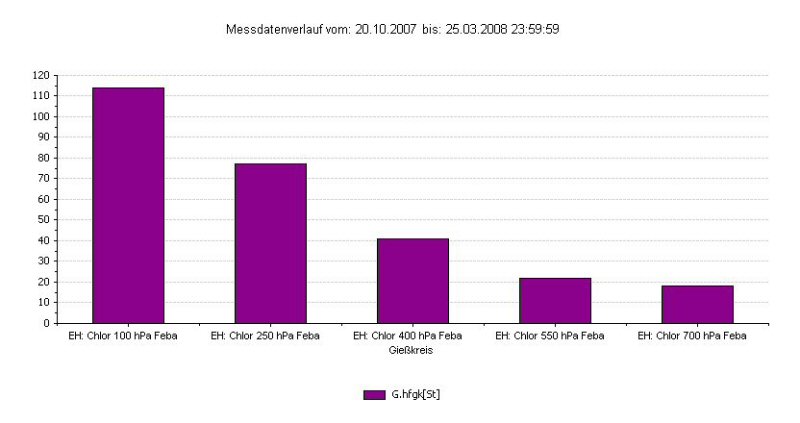

Darst. 1  Giessmenge in ml / Pflanze Darst 2  Giesshäufigkeit
Giessmenge Verlauf
Giesshaefigkeit VerlaufHaeufigkeit und Menge

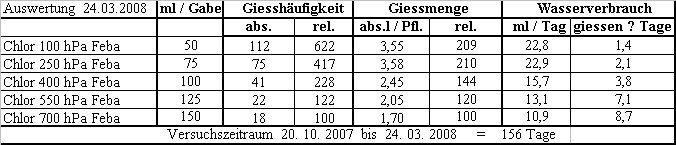

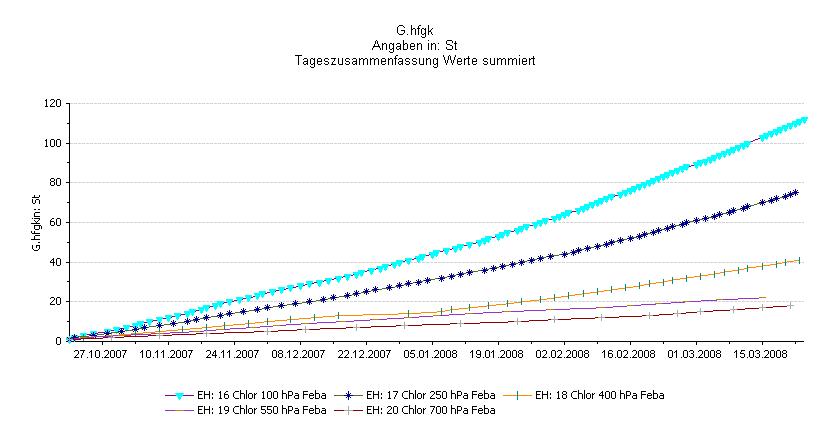

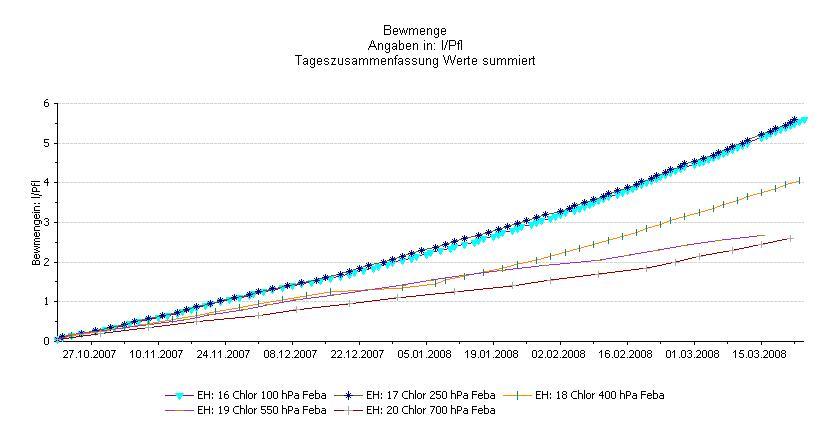

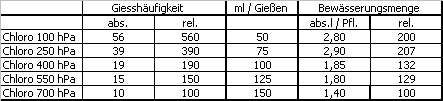

Darst. 3 Giessmenge Verlauf Darst. 4 Giesshäufigkeit VerlaufDarst. 5 Giesshäufigkeit und Giessmenge absolut und relativ
99Ch07Feba, Bilder Fz, Web 2008 03 25
